کابل شبکه Tsco cat 5 utp Tnc510

کابل های شبکه پچ کورد در دسته های CAT1 تا CAT8 تقسیم می شوند

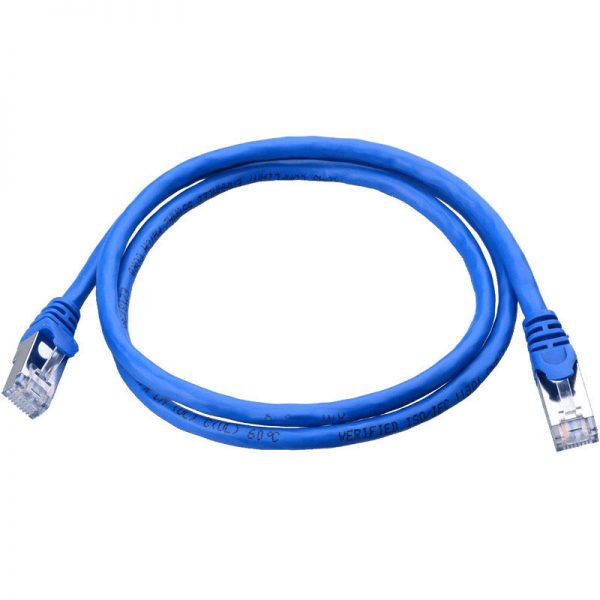

کابل شبکه تسکو مدل (TNC 510) یکی از محصولات با کیفیت برند تسکو است.

این کابل شبکه در دسته (CAT5)  قرار می گیرد و می تواند اطلاعات را با سرعت حداکثر تا 100 مگابیت

بر ثانیه و با حداکثر پهنای باند (250-350HZ) منتقل کند.کابل مورد نظر از نوع UTP می باشد

که فاقد شیلد و روکش است

و مناسب برای استفاده در منزل و محیط کار می باشد چون در این مکان ها نویز زیادی وجود ندارد.

اگر به دنبال تهیه ی یک کابل شبکه کوتاه برای اتصال مودم رومیزی به کامپیوتر و یا اتصال کامپیوتر

به شبکه هستید ، کابل شبکه CAT5 تسکو مدل (TNC 510)

به طول 100 سانتی متر انتخاب هوشمندانه ای برای خرید است.

• کابل شبکه یا کابل LAN چیست؟

  با وجود پیشرفت تکنولوژی‌های وایرلس، بسیاری از شبکه‌های کامپیوتری

  در قرن 21ام هنوز هم به کابل‌ها و محیط‌های فیزیکی برای انتقال داده‌ها بین دستگاه‌های مختلف وابسته هستند.

  برای برقراری ارتباط در شبکه‌های کابلی و یا در هر شبکه دیگر ما نیازمند کابل شبکه هستیم.

  کابل LAN ارتباط بین دو یا چند کامپیوتر، سرور، روتر و … را فراهم می‌کند.

  برای این‌که هر نوع اطلاعاتی بخواهد از هر کدام از این دستگاه‌ها ارسال و یا دریافت شود،

  باید مراحل نرم افزاری و سخت افزاری خاصی را طی کند که این مراحل شامل دسته بندی اطلاعات،

  کدگذاری آن‌ها، مشخص شدن مبدأ و مقصد اطلاعات و بسیاری مراحل دیگر است.

  در نهایت این اطلاعات آماده ارسال می‌شوند و سپس از طریق انواع کابل شبکه انتقال پیدا می‌کنند.

  در حقیقت کابل شبکه رابط بین این دستگاه‌ها و کامپیوترها می‌باشد که تنها اطلاعات را رد و بدل می‌کند

  و هیچ دخالتی در اصل اطلاعات ندارد. برای ساده‌تر شدن موضوع، کابل لن

  شبکه را مانند یک مأمور اداره پست تصور کنید که فقط اطلاعات را از مبدأ به مقصد می‌رساند

  و چیستی اطلاعات برایش هیچ تفاوتی ندارد.

  کابل‌های شبکه در چند نوع استاندارد تولید می‌شوند که هر کدام برای اهداف خاصی استفاده می‌شوند.

  امروزه از سه نوع کابل شبکه برای انتقال داده‌ها استفاده می‌شود:

  • کابل های زوج تابیده‌شده یا Twisted Pair
  • کابل های کواکسیال
  • کابل های فیبر نوری


    انواع کابل شبکه از لحاظ جنس رسانا:

    کابل LAN بر حسب نوع رسانای به کار رفته در مغزی سیم‌ها به دسته‌های مختلفی تقسیم می‌شود.

  • منظور از این رسانا‌ها فویل یا شیلد به کار رفته در کابل شبکه نیست بلکه منظور رسانایی است
  • که در سیم‌های هر زوج استفاده شده است. کابل‌های شبکه از لحاظ جنس سیم به چند دسته تقسیم می‌شوند
  • که در ادامه هر کدام از آن ها را شرح خواهیم داد:
  • کابل‌ شبکه تمام مسی (BC یا CCC): در کابل‌های شبکه تمام مسی جنس تمام سیم‌ها از مس است.BC مخفف Bare Copper و به معنای مس بدون پوشش یا عریان است.این کابل‌ها از سرعت بالایی برخوردارند، انعطاف بالایی دارند، خورده نمی‌شوندو می‌توانند از قابلیت PoE پشتیبانی کنند. همچنین این نوع کابل از ایمنی بالایی برخوردار استزیرا مس مقاومت کمی دارد و گرمای زیادی تولید نمی‌کند. به این نوع کابل،کابل CCC یا Copper Clad Copper نیز گفته می‌شود که به معنی مس با روکش مس یا به عبارتی تمام مس است.کابل شبکه CCA :CCA مخفف عبارت Copper Clad Aluminum و به معنی آلومینیوم با روکش مس است.

    مغزی این سیم‌ها از جنس آلومینیوم است که با یک لایه از مس پوشیده است.

    این کابل‌ها از کیفیت پایین‌تری نسبت به کابل‌های تمام مسی برخوردارند

    و برعکس آن‌ها انعطاف لازم را ندارند، خورده می‌شوند و قابلیت PoE را پشتیبانی نمی‌کنند.

    با این که کابل شبکه CCA ارزان است

    اما استفاده از آن در شبکه چندان توصیه نمی‌شود زیرا سرعت کم و اتلاف بالایی دارد.

    کابل شبکه CCS :CCS مخفف عبارت Copper Clad Steel و به معنی فولاد با روکش مس است.

    مغزی این سیم ها از جنس فولاد بوده و با یک لایه از جنس مس پوشیده است.

    این کابل‌ها حتی از کابل های CCA هم کیفیت پایین‌تری در انتقال داده دارند

    و به ندرت به عنوان کابل شبکه مورد استفاده قرار می‌گیرند.

    گونه‌های کابل شبکه از نظر روکش

    روکش کابل مانند یک محافظ از کابل شبکه در برابر تهدیدات خارجی، مانند تداخل الکتریکی،

  • سیگنال‌های مزاحم، ضربات و کشش‌های احتمالی که به کابل وارد می‌شود محافظت می‌کند.
  • این روکش شامل روکش پی وی سی، فویل آلومینیمی، شیلد مسی و نخ ابریشمی ست.
  • بر این اساس می‌توان کابل شبکه را به گونه‌های تقسیم کرد که در پایین ملاحظه می‌کنید.


    شیوه نام گذاری کابل شبکه


    کابل شبکه بر اساس پهنای باند، سرعت، نویزپذیری، جنس روکش و … به چندین دسته تقسیم می‌شود.

    اما به‌طور استاندارد کابل‌های شبکه به دسته‌های Cat1 تا Cat8 تقسیم می‌شوند.

    این دسته‌ها از Cat1 (کوتاه شده Category 1 یا دسته ۱) شروع شده و به Cat8 می‌رسند.

    هر چه دسته‌بندی کابل‌های شبکه بالاتر باشد، تکنولوژی ساخت آن‌ها و در نتیجه سرعت انتقال اطلاعات،

    پهنای باند و نویزپذیری آن‌ها بهبود پیدا می‌کنند.

    نامگذاری و دسته‌بندی هر کابل شبکه با توجه به ارتقاء و بهبودهایی انجام می‌شود

    که در آن کابل به وجود می‌آید. به‌طور مثال کابل Cat5 با ایجاد چند بهبود در عملکرد آن به Cat5e تبدیل شد،

  • حرف e در آخر CAT5e به معنی Enhanced یا بهبود یافته‌است، به این دلیل که سرعت انتقال اطلاعات از ۱۰۰ مگابیت بر ثانیه به ۱۰۰۰ مگابیت بر ثانیه افزایش پیدا کرد. همچنین این مورد را در دیگر دسته‌بندی‌های Cat8 ،Cat7 ،Cat6 نیز می‌بینیم،
  • به‌طور مثال در کابل Cat6a معنی a در انتهای آن Augmented به معنی افزایش است،
  • چون پهنای باند در کابل Cat6a از ۲۵۰ مگاهرتز به ۵۰۰ مگاهرتز افزایش داده شده
  • و کابل شبکه Cat6a به وجود آمده‌است. زمانی که در یک کابل شبکه تغیرات زیادی به وجود می‌آید
  • یک دسته‌بندی جدید به وجود می‌آید. تغییرات کوچک‌تری که بر روی هر دسته‌بندی اعمال می‌شود،
  • نسخه بهبود یافته (e) یا افزایش یافته (a) را ایجاد می‌کنند.

  • کابل شبکه Tsco cat5 utp Tnc510
